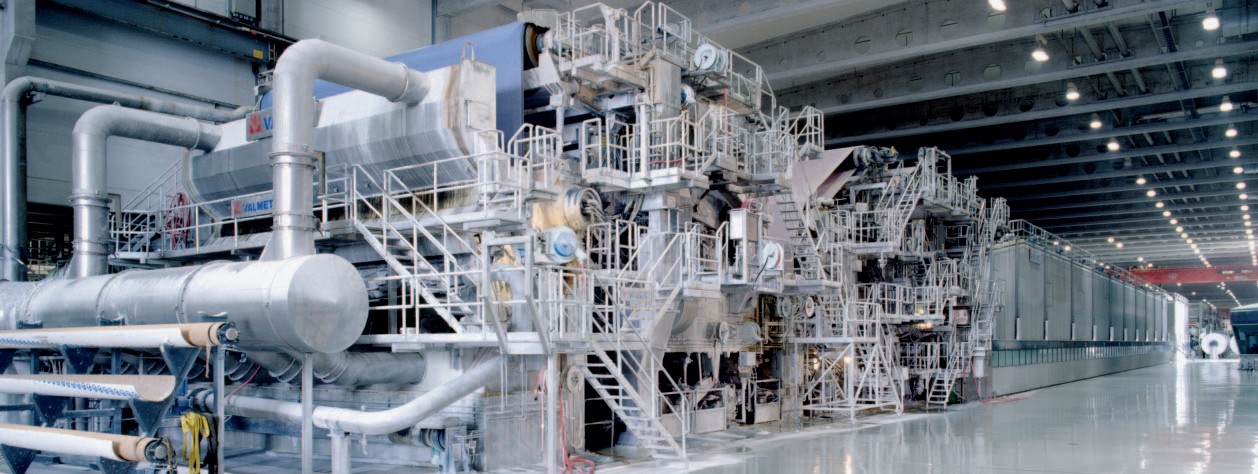

全国服务热线 现代化高速纸机幅宽可达 10 米、车速突破 1800m/min，整线长度超 200 米，从湿部成型、压榨，到干部烘干、压光卷取，上百根辊筒全靠滚动轴承支撑。高湿、高温、重载、易不对中、易进水腐蚀的严苛工况，对轴承可靠性提出极致要求。
作为造纸行业核心配套供应商，舍弗勒 FAG 拥有完整纸机轴承产品、配套服务与标准化运维体系，今天一文拆解纸机轴承选型、润滑、安装、在线监测全套方案，助力纸厂延长轴承寿命、减少非计划停机、降本增效。
一、
纸机特殊工况：轴承面临五大核心考验

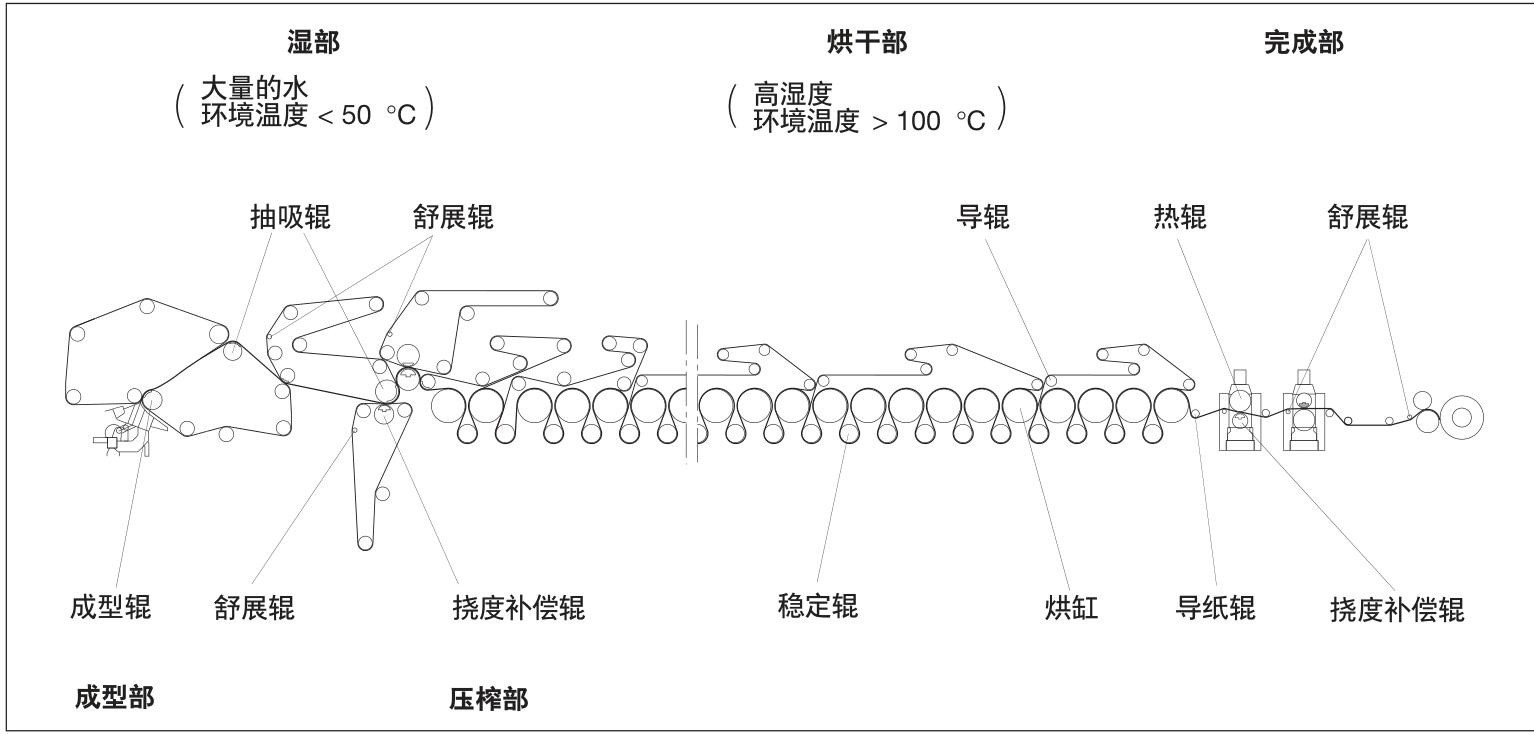

纸机全工段结构示意图
湿部（成型 / 压榨区，＜50℃高湿）常年水汽、喷淋清洗水侵入，辊筒重载、易挠曲不对中，抽吸辊长期负压，轴承极易锈蚀、打滑；
干部（烘缸区，＞100℃高温）烘缸通 140-185℃蒸汽，轴热膨胀量大，内外圈温差大，高温易劣化润滑脂 / 油；
完成部（压光 / 舒展 / 卷取）压光辊瞬时冲击载荷、舒展辊轻载高速，易出现滚动体打滑、点蚀；
通用硬性需求必须具备自调心能力补偿轴挠曲；长寿命设计（烘缸要求 25 万小时以上修正寿命）；便于液压拆装适配大型辊轴；
高速严苛标准高速纸机速度指数n · dm>250 000 min–1· mm，对轴承旋转精度、游隙、热处理有专属定制要求。
二、FAG 造纸专用轴承产品矩阵，全工段覆盖
调心滚子轴承是纸机主力通用轴承，同时配套圆柱滚子、球轴承、特种剖分 / 三环轴承，覆盖从制浆到成纸全设备。
01、标准通用轴承（纸机主流）

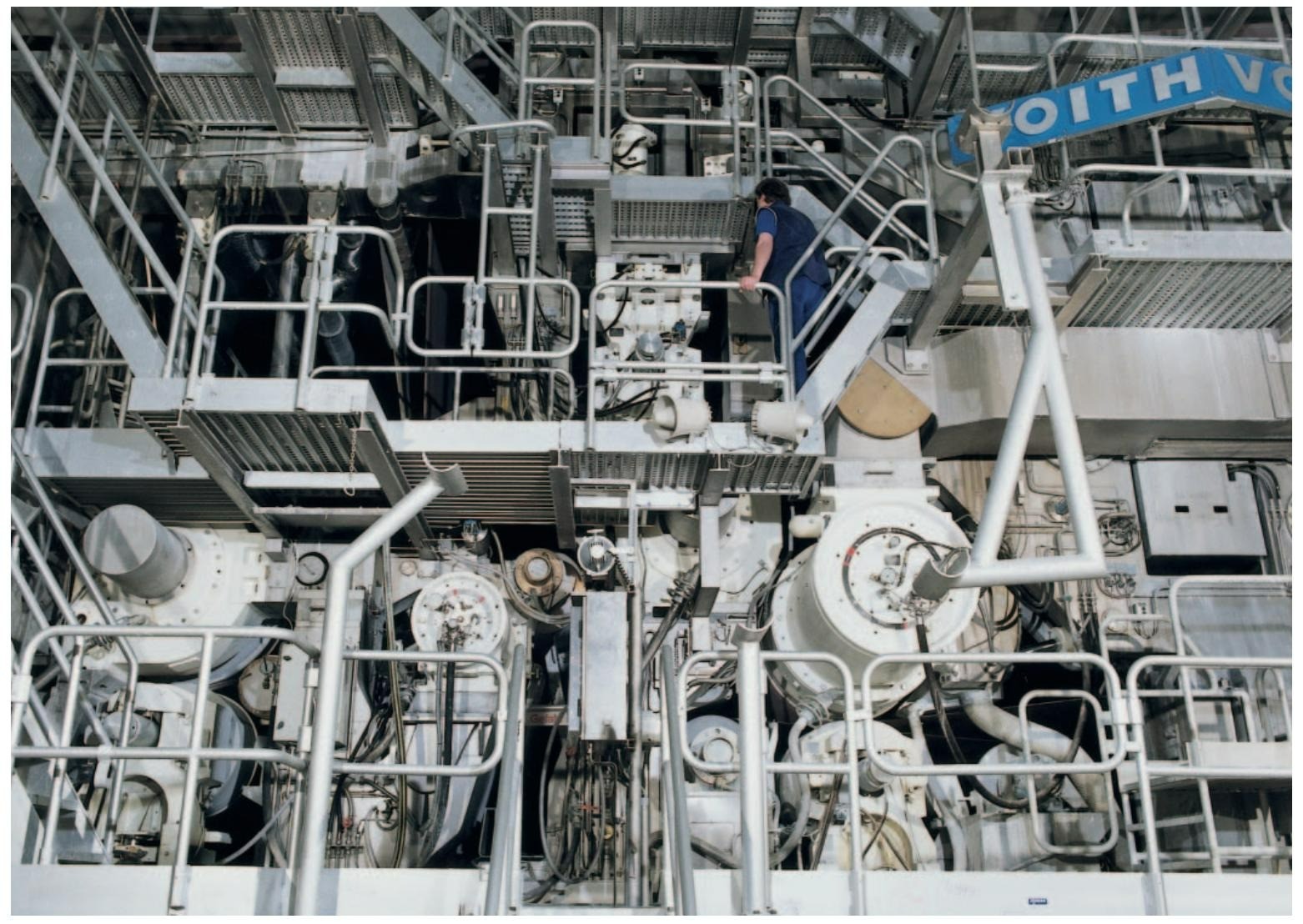

纸机湿部压榨段实景
1.调心滚子轴承（230/231/232/239 系列）
造纸核心主力，适配成型辊、抽吸辊、压榨辊、烘缸、压光热辊：
标配后缀：C3/C4 加大游隙（适配热膨胀）、T52BW 高精度（P5 级内外圈，降低径向跳动）、H140/H40AB 内圈润滑孔（中心供油散热）；
W209B 内圈渗碳热处理：烘缸、高温压光辊专用，200℃尺寸稳定；
锥孔 1:12 设计，支持液压快速拆装，大幅缩短换辊停机时间。
2. 圆柱滚子轴承
自调心双列圆柱轴承（5/231 系列）：烘缸操作端浮动轴承，自动补偿热伸长；
NU/NNU 系列：导辊、卷纸轴、磨浆机适用，承载稳定。
3. 球轴承 & 圆锥滚子轴承
深沟球轴承 619 系列：舒展辊轻载高速场景，终身脂润滑免维护；
角接触 / 圆锥滚子：电机、齿轮箱、压力筛、复卷机传动系统。
02、造纸特种定制轴承
针对纸机特殊结构专属开发，解决常规轴承无法适配痛点：
三环轴承：可控中高辊驱动端专用，承受双向重载、动态挠曲；
剖分式调心滚子轴承 222SM 系列：无需拆卸辊筒即可更换轴承，搅拌机、散浆机大幅缩短维修工时；
配套专用轴承座：PMD 烘缸轴承座、PMF 干部导辊轴承座，与轴承尺寸完全匹配，密封一体化设计。
三、分工段轴承选型实操案例
01、湿部：成型辊 / 抽吸辊 / 中心压榨辊
抽吸辊：239 系列超大尺寸调心滚子轴承，C3 游隙 + H140 中心供油，多重迷宫防水密封；
中心压榨辊：231/232 宽系列，承载 300kN 以上径向载荷，循环油润滑流量≥7L/min；
选型核心：高防水迷宫密封、C3 加大游隙、防打滑载荷匹配（P/C＞0.02 避免滚道点蚀）。
02、干部：烘缸 & 导辊

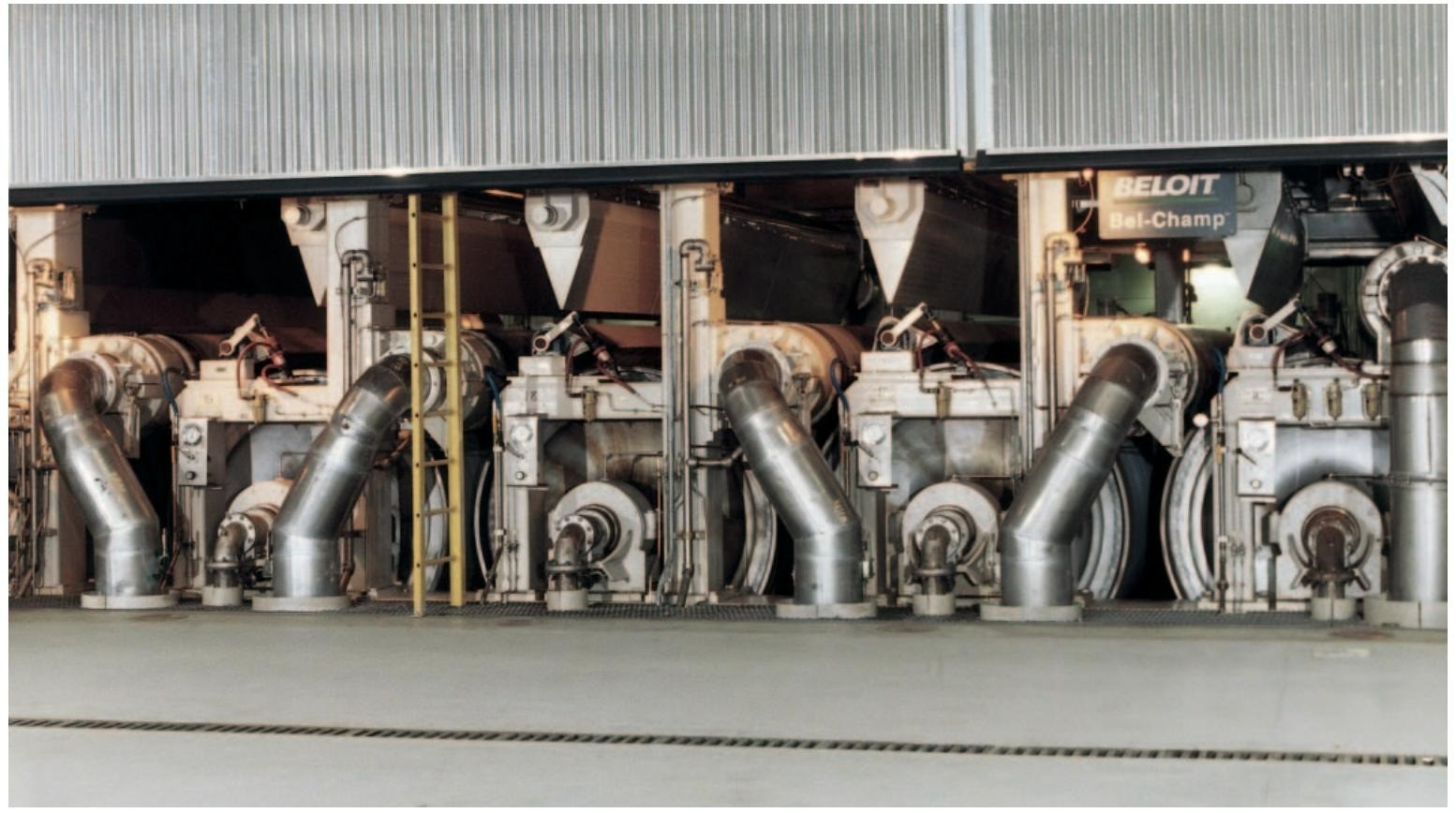

纸机烘干部实景
传动端固定轴承：231 系列 C4 游隙 W209B 高温热处理；
操作端浮动轴承：自调心圆柱滚子轴承，吸收烘缸轴向热伸长；
润滑要求：ISOVG220/320 高温循环油，最小流量 1.6L/min，轴头必须绝热降低轴承温度。
03、完成部：压光热辊 + 舒展辊

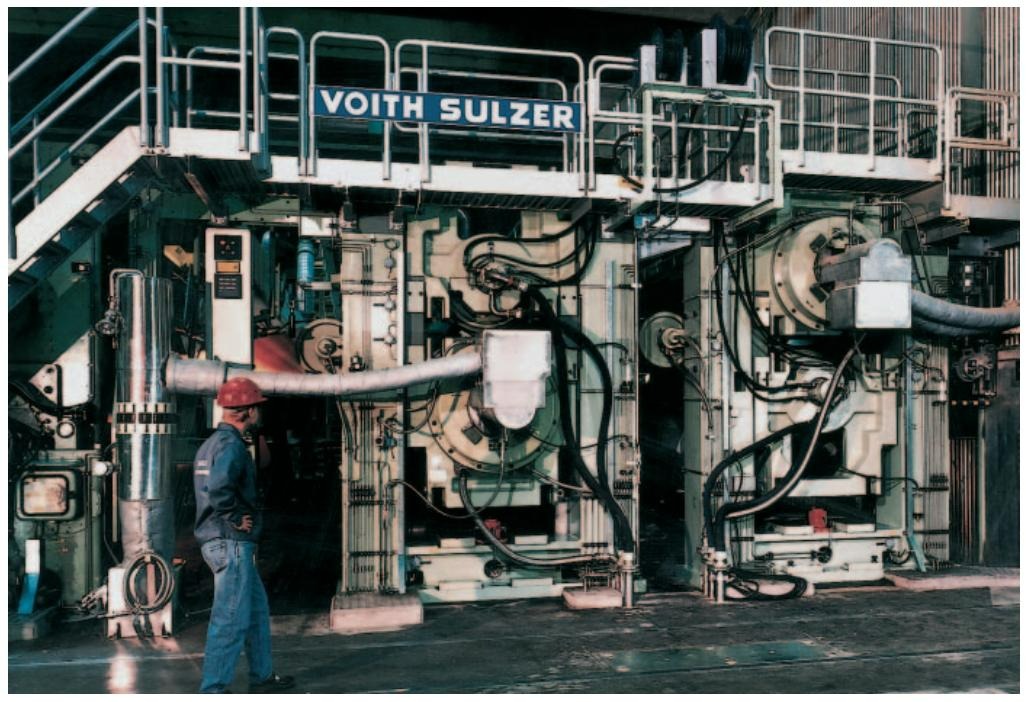

Voith压光机组
压光热辊：231/232 系列 C4+T52BW 高精度，承受周期性交变压区载荷，循环油流量最高 12L/min 散热；
舒展辊：619 系列 C3 深沟球轴承，终身长效润滑脂，低摩擦适配 1160r/min 高速。
四、轴承润滑：脂润滑 VS 循环油润滑，纸机分区方案
润滑直接决定轴承修正寿命，现代高速纸机优先循环油润滑，老旧低速设备局部采用脂润滑。
01、脂润滑（仅适用低温轻载）
适用场景：老纸机湿部导辊、舒展辊；
油脂要求：湿部强防水抗腐蚀，干部耐高温无积碳；推荐 FAG Arcanol 系列；
补脂周期：潮湿湿部≤2 周，干部约 4 周，停机前足量补脂隔绝水汽。
02、循环油润滑（主流标配）
核心优势
持续带走高温热量、过滤磨屑、隔绝水汽，烘缸轴承修正寿命可达 25 万小时以上；
油品分区要求
湿部油：强抗乳化、水解稳定、抗水腐蚀；
干部热辊油：高温抗氧化、低残碳，优选合成油；
硬性标准
油清洁度 ISO4406 15/12，含水量＜300ppm；各工段独立供油系统，避免油水交叉污染。
五、标准化安装与拆卸：液压工艺为主，杜绝安装损伤
纸机大尺寸锥孔轴承（1:12 锥度）严禁敲击，统一采用液压螺母 + 感应加热器配套工艺：

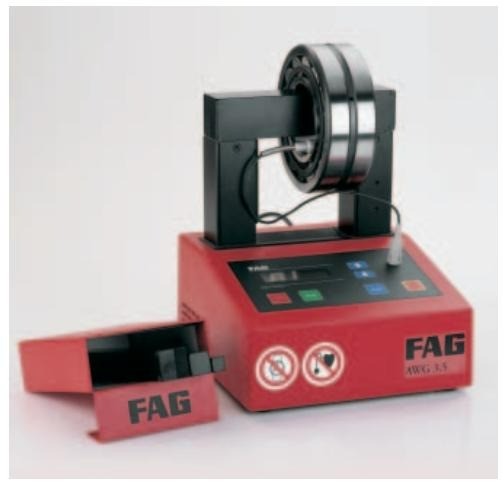

FAG感应加热器AWG3.5
安装前检测:轴颈圆度 IT5/2、锥角 AT7，轴承座孔统一 G7 公差；测量原始径向游隙，控制压装后游隙缩减量在标准区间；
液压压装流程:液压螺母轴向推进锥孔内圈，通过位移标尺控制推进距离，精准保留工作游隙，避免预紧抱死；
拆卸要点:配合面通入高压油形成油膜，轻松分离内圈，杜绝暴力拉拔造成轴颈、轴承滚道划伤；
圆柱孔轴承：感应加热至 80-100℃热装，最高温度不超 120℃防止回火失效。
六、全生命周期轴承监测：预知性维护减少停机
舍弗勒提供三级轴承状态监测方案，实现从事后维修到预知维护升级：
便携式检测仪 FAG Detector 2000：现场巡检测振动，趋势分析预判点蚀、剥落、打滑损伤，适合纸机日常点检；
专业轴承分析仪：包络检测识别早期细微疲劳损伤，精准区分进水腐蚀、润滑失效、安装不对中等失效根源；
VibroCheck 在线连续监测系统：全纸机轴承实时联网，超阈值自动报警，数据同步至中控室，适配大型高速生产线；

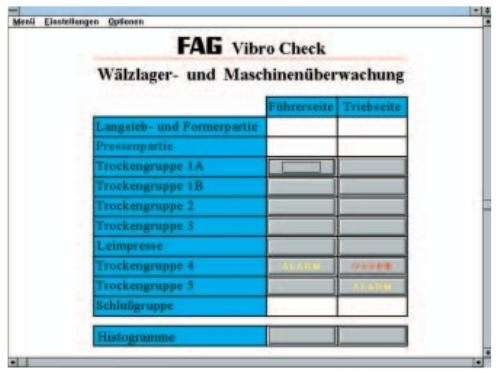

VibroCheck监测界面
轴承失效溯源服务
轴承损坏后，可送检舍弗勒实验室分析，出具失效报告，从载荷、润滑、密封、安装四大维度给出整改方案，杜绝同类故障重复发生。
七、舍弗勒造纸行业 10 大配套服务体系
不止轴承供货，提供全链条技术支持，覆盖纸厂运维全流程：
1、标准化轴承常备库存（230/231/239 造纸专用系列，缩短交货周期）；
2、轴承寿命 PC 计算软件，输入纸机辊筒参数自动匹配型号、核算修正寿命；
3、现场工程师上门安装、配合尺寸检测、故障排查；
4、分层培训：轴承基础、液压拆装、润滑管理、失效分析线下 / 线上课程；
5、全套运维工具：感应加热器、液压螺母、游隙测量仪、振动检测仪；
6、预防性维护定制方案，按纸机车速、原料制定检修周期；
7、专属技术手册：WL13 造纸系列技术样本，工段专属选型指南；
8、润滑脂、循环油配套推荐与油品检测；
9、旧轴承库存评估、备件优化管理，降低备货成本；
10、全球技术资源支持，国内外大型纸厂项目落地经验复用。
八、总结：纸机轴承选型 & 运维核心要点复盘
选型优先逻辑：湿部 / 压榨重载选 239/231 调心滚子；高温烘缸加 W209B 热处理、C4 大游隙；高速轻载舒展辊选用深沟球轴承；
寿命核心三要素：合适径向游隙 + 匹配工况润滑 + 可靠防水 / 高温密封；烘缸务必做轴头绝热，降低轴承工作温度；
运维降本关键：采用液压标准化安装避免早期损伤；上线振动预知监测；干湿部分开独立润滑系统，严控油品含水量；
长期收益：选用 FAG 造纸专用定制轴承，烘缸轴承寿命可达 30 年等效运行时长，大幅降低轴承采购、停机减产、人工维修综合成本。
